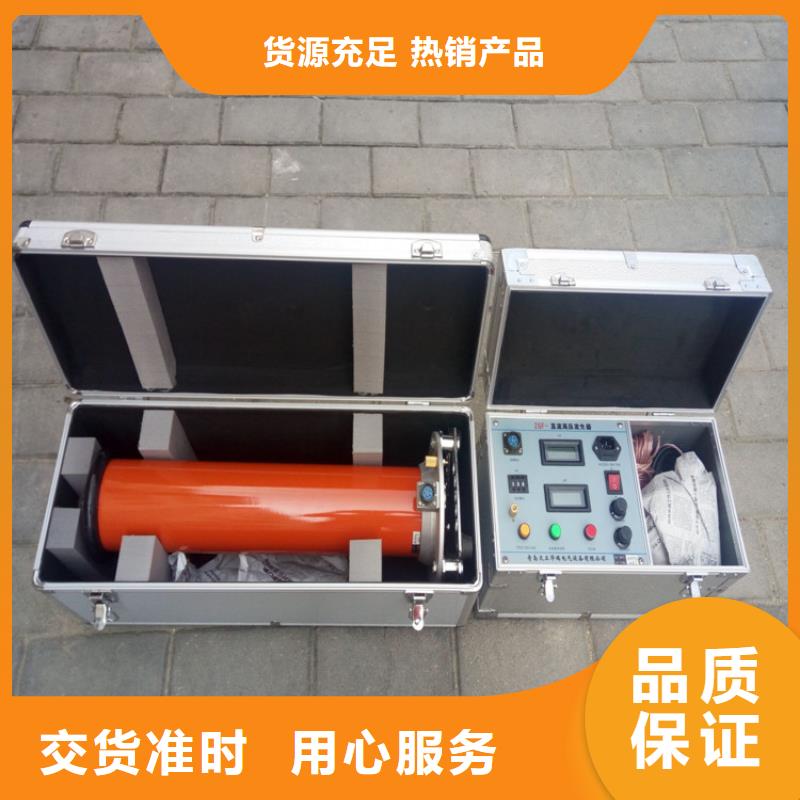

佛山直流高压发生器 系列直流高压发生器是根据新的中国电力行业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的新一代便携式直流高压试验器。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器等高压电气设备进行直流耐压试验。二、工作原理框图三、主要技术参数特点1．技术特点：机箱采用铝合金机箱。采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。采用电压大反馈，输出电压稳定度高，纹波系数≤1％。全量程平滑调压，电压调节细度好调节精度≤0.5％，稳定度≤1％，电压误差±（1.5％±2个字），电流误差±（1.5％±2个字）。升压电位器零起升压。 0.75UDC1mA功能按钮，方便氧化锌避雷器试验，精度±（3％±2个字）。过压保护采用拔码设定，一目了然，误差±2％。倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。

佛山直流高压发生器产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。2．技术参数：规格技术参数 电压测量精度数显表 ±(1.5％读数±2个字)电流测量精度数显表 ±(1.5％读数±2个字)波纹系数≤2％电压稳定度随机波动，电源电压变化±10％时≤1％过载能力空载电压可超出额定电压10％使用十分钟充电电流为1.25倍额定电流电源 单相交流50HZ 220V±10％工作方式间断使用一次连续时间长为10分钟工作环境 温度：-10~40℃相对湿度：室温为25℃时不大于85％（无凝露）海拔高度：1500米以下带电容负荷能力被试品电容量无限制可用1.5倍的额定电流充电结构特点环氧玻璃钢电气绝缘倍压筒空气绝缘、无泄漏之虑操作箱特点高精度0.75UDC1mA单触按钮（精度≤3％）适合氧化锌避雷器试验过压保护采用拨置，一目了然立卧两用型国际标准机箱，方便现场注：因产品不断更新，不另行通知，以实样为准，本公司保留解释权.四、产品功能说明（1）．控制箱面板示意图1．控制箱接地端子：控制箱接地端子与倍压筒接地端子及试品接地联接为一点后再与接地网相连。2．中频及测量电缆快速联接插座：用于机箱与倍压部分的联接。联接时只需将电缆压下插头顺时针方向转动到位拆线时只需逆时针转动电缆插头。3．过压整定拨盘开关：用于设定过电压保护值。拨盘开关所显示单位为kV ，设定值为试验电压1.1倍。4．电源输入插座：将随机配置的电源线与电源输入插座相联。(交流220V±10％，插座内自带保险管。)5．数显电压表：数字显示直流高压输出电压。

佛山高压耐压仪 <佛山>天正华意电气设备有限公司

佛山直流高压发生器数显电流表：数字显示直流高压输出电流。7．电源开关：向前按下，电源接通，红灯亮。反之为关断。8．黄灯按钮：此功能是专门为氧化锌避雷器快速测量0．75UDc1mA用。绿灯亮时有效。当按下黄色按钮后黄灯亮，输出高压降至原来0.75％，并保持此状态。按下红色按钮，红灯、绿灯均灭，高压切断并退出0．75倍状态。9．绿灯按钮：高压接通按钮、高压指示灯。在红灯亮的状态下，按下绿色按钮后，绿灯亮红灯灭，表示高压回路接通，此时可升压。此按钮须在电压调节电位器回零状态下才有效。如按下绿色按钮，绿灯亮红灯仍亮，但松开按钮绿灯灭红灯亮，表示机内保护电路已工作。10．红灯按钮：红灯亮，表示电源已接通及高压断开。在绿灯亮状态下按下红色按钮，绿灯灭红红亮，高压回路切断。 11．电压调节电位器：该电位器为多圈电位器。顺时针旋转为升压，反之为降压。此电位器具备控制电子零位保护功能，因此升压前必须先回零。12. 提手。13.一节使用或二节使用测量转换开关。（2）．双节倍压筒示意图 1．高压引出接线柱（可连接微安表和水电阻或限流电阻） 2．均压球3．第二节倍压筒体4．一二节倍压筒连接法兰 5．节倍压筒体6．底座7．接地端子8. 中频输入五、操作步骤如做容性负载时，应接入限流电阻1试验器在使用前应检查其完好性，联接电缆不应有断路和短路，设备无破裂等损坏。2.将机箱、倍压筒放置到合适位置分别联接好电源线、电缆线和接地线，保护接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线上(即一点接地)。严禁各接地线相互串联。为此，应使用DHV专用接地线。

佛山直流高压发生器也可作为电器设备的耐压试验装置。二、技术指标:1.直流高压输出： 35 KV2.冲击高压输出分10KV/20KV/30KV/35KV四档预先设置冲击高压: 0～35kv连续可调3. 内接储能电容: 2μF4. 冲击时间: 2～5秒5. 脉冲能量: 1225J6．输出电流：40mA7. 电压指示误差: ±2％8.电源电压:220VAC 50Hz9.环境温度:-10～＋50℃10.重量/体积 : 20kg / 380×260×260 mm三、仪器操作：首先熟悉仪器的面板结构，弄清楚各个开关旋钮的功能特征。器面板结构如下图所示： 需要特别说明的是：“冲击高压选择”——对于冲击高压的输出进行预选。旋钮指示的电压值代表机内放电球隙击穿的大约电压值（即加到被测故障电缆上的冲击高压值）。放电球间隙的击穿电压为35KV。当“冲击高压选择”旋钮置于“0（放电）”位时，放电球隙靠拢，并将储能电容器和被测电缆上的残余电压自动泄放（自动放电）。“电压调节”——当高压启动后，右旋此电位器，可以从“高压指示”电表的示值读出实际加到放电球隙两端的直流电压值。“高压启动”——高压启动按钮，只有在“电压调节”旋钮左旋到底时，按压此按钮方可启动高压，“电压调节”才能起到调压作用。“冲闪电流”电表——在进行冲击高压试验过程中，此电表指示对机内储能电容的一次恒流充电电流。“高压指示”电表——实时指示加到放电球隙两端的直流高压和球隙的击穿高压。“保护指示”灯——放电电路过载指示。

<佛山>天正华意电气设备有限公司 佛山高压耐压仪

佛山直流高压发生器交流窜入直流的监测和报警。交流串入直流监测的原理：交流电压检测回路，母线通过电容隔直流、差分运放、快速整流、滤波、高速AD，实时检测母线上的交流信号，并反馈至主芯片，若外部交流窜入电压大于所设定的信号保护门限值，通过声光报警及干接点输出报警相关信息，并记录保存本次报警相关信息：交流波形窜入直流时间、幅值、波形、相位等信息。2.2 直流电压的监测。本装置通过对母线电压进行差分采样来实现对直流电压的监测。三. 主要功能特点3.1本装置采用Cortex-M3内核的STM32为主控芯片，集成度高，抗干扰能力强，运行速度快，功耗低。3.2操作界面基于菜单式的人性化设计，所有参数均可设置，所有报警均通过声光和干接点输出。3.3装置提供串行数据通讯接口（RS485）和外部设备连接。3.4装置记录500条以上的事故报警信息和波形。 3.5装置采用实时跟踪信息处理技术，解决了交流信号窜入直流故障的测记和报警，显示交流波形图和窜入时间。 四．技术指标 4.1 直流系统电压等级：220VDC/110VDC4.2 装置工作电压：220VDC/AC±10％或110VDC/AC±10％4.3 继电器接点电流：DC220/3A两组4.4 直流电压测量范围：0-260VDC4.5 交流窜入测量范围：10-260VAC4.6 母线电压测量精度：±1％4.7 交流窜入测量精度：±3％4.8 交流反应时间小于1S4.9 外型尺寸：120mm＊120mm＊100mm4.10 开孔尺寸：110mm＊110mm五． 主要功能 装置正面如图1所示，按键部分从左到右分别为【复位】、【返回】、【向上】、【向下】和【确定】键。

<佛山>天正华意电气设备有限公司
<佛山>天正华意电气设备有限公司

佛山直流高压发生器TH-GP2直流高压一体化发生器性能特点:TH-GP2直流高压一体化发生器满足《中华人民共和国电力行业标准，高压试验装置通用技术条件》。主要用于对35KV及以下电缆故障测试时做冲击放电试验、也可用于电缆、电容器、电机、瓷瓶等的耐压试验。整机采用高精度、高稳定度的电子元器件和高频高压技术，使其整机结构极其简单，操作方便，度高。其重量仅有20公斤。替代了数十公斤重的试验变压器和操作箱，现场接线极其简单。充分体现高科技在高压设备中的应用。是目前国内同类型一体化高压发生器中重量轻、操作为简便的便携式冲击高压设备。具有过流、过压自动保护功能。升降压仅用一个旋钮即能完成，外接线只有高压线、地线、220V电源线，并且具有自动内放电功能。、轻便，便携，特别适合野外移动使用场合。是电缆故障寻测为理想的冲击高压设备。适用范围：适用于各种高低压电力电缆、控制电缆、信号电缆、通信电缆的粗测和定点，包括各种高阻故障、闪络性故障、低阻接地故障，对潮气侵入型和电缆接头内封闭型等复杂的疑难故障定位非常有效。

<佛山>天正华意电气设备有限公司 佛山高压耐压仪

佛山直流高压发生器.几种测量方法1.一般测量时，当接好线后，先把联接试品的线悬空，升到试验电压后读取空试时的电晕和杂散电流I，然后接上试品升到试验电压读取总电流Ⅰ1；试品泄漏电流：Io ＝Ⅰ1—I’2.当需要测量被试品泄漏电流时，则应在高压侧串入高压微安表(见下图)微安表接入试品CX高压侧接线图微安表必须有金属屏蔽，应采用屏蔽线与试品联接。高压引线的屏蔽引出应与仪表端的屏蔽紧密联接。如果试品表面污秽要排除试品表面泄漏电流的影响可在试品高电位端用裸金属软线紧密绕几圈后与高压引线的屏蔽相联接(见下图)。3.对氧化锌、磁吹避雷器等试品接地端可拆开的情况下，也可采用在试品的底部(地电位侧)串入电流表进行测量的方式。 当要排除试品表面泄漏电流的影响，可用软的裸铜线在试品地电位端绕上几圈并与屏蔽线的屏蔽相联接(见下图)4.对于氧化锌避雷器等小电容试品一般通过测压电阻放电时间很快。而对电缆等大电容试品一般要待试品电压自放电至试验电压的20％以下，再通过配套的放电棒进行放电。待试品充分放电后挂好接地线，才允许进行高压引线的拆除和更换接线工作。八、产品成套性1．控制箱 1台2．高压倍压筒 1节3．使用说明书 1份4．产品检验合格证 1份5．备用熔断丝 若干个6．电源电缆1根7．专用接地线 1组8．放电棒 1根9．限流电阻1根九、质量保证1.我公司提供的仪器设备均能满足需方的要求，并无偿提供售前技术服务。2.我公司产品在生产过程中得到有效的检验和控制，严格按ISO9001质量体系生产服务出厂。3.我公司产品质量均满足我公司的企业标准和相关标准。十、服务承诺本产品整机保修一年，实行“三包 ” ，终身维修，在保修期内凡属本公司设备质量问题，提供免费维修。由于用户操作不当或不慎造成损坏，提供优惠服务。我们将期待您对本公司产品提

<佛山>天正华意电气设备有限公司
佛山高压耐压仪

佛山直流高压发生器使用说明4.1 面板说明图2 面板示意图1．接地柱。2．高压输出插座。3．220 V交流电源带保险输入插座。4．电源开关。5．数显电流表：显示输出直流电流值。6．数显电压表：显示输出直流高压值。7．电压设定拔码开关：耐压试验时用于设定 输出电压值。输出电压超过设定电压时，仪器自关闭输出同时过压灯亮并蜂鸣器报警。8．0. 5U带灯按键：用于当前输出高压的0.5倍高压输出。按下此键后指示灯亮输出高压便自动下降0.5倍，只有关闭电源开关后才可复位。9．高压通带灯按键：此按键只有在调压电位器回到零位后才能按下，指示灯亮并蜂呜器响。10. 带灯高压断/复位按键：按下此按键关闭输出，过流过压保护并蜂呜器响时按下此键仪器复位。11.调压电位器：用于调结输出电压值。4.2 操作说明使用前应将被试品、控制箱可靠接地，用专用高压线与被试品连接好。接通电源开关，将仪器预热5分钟，然后设定好所需电压的大小值，将升压电位器沿反时针方向旋回到零位后，按下带灯高压通按键蜂呜器响并指示灯亮后，再沿顺时针方向慢慢调节升压电位器，同时注视电流表、电压表数值，直到达到所需电流、电压值时为止。如需要输出当前电压的0.5倍值时，只要按下0.5U按键，输出便自动下降到当前电压的0.5倍值，不必调节升压电位器。如要终止试验，可按复位键或关掉电源来关闭输出。 单位名称：青岛天正华意电气设备有限公司

佛山直流高压发生器操作步骤如做容性负载时，应接入限流电阻1试验器在使用前应检查其完好性，联接电缆不应有断路和短路，设备无破裂等损坏。2.将机箱、倍压筒放置到合适位置分别联接好电源线、电缆线和接地线，保护接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线上(即一点接地)。严禁各接地线相互串联。为此，应使用DHV专用接地线。3.电源开关放在关断位置并检查调压电位器应在零位。过电压保护整定值一般为试验电压的1．1倍。4.空载升压验证过电压保护整定是否灵敏。5.接通电源开关，此时红灯亮，表示电源接通。6.按绿色按钮，则绿灯亮，表示高压接通。7.顺时针方向平缓调节调压电位器，输出端即从零开始升压，升至所需电压后，按规定时间记录电流表读数，并检查控制箱及高压输出线有无异常现象及声响。8.降压，将调压电位器回零后，随即按红色按钮，切断高压并关闭电源开关。9.对试品进行泄漏及直流耐压试验。在进行检查试验确认试验器无异常情况后，即可开始进行试品的泄漏及直流耐压试验。将试品、地线等联接好，检查无误后即打开电源。10.升压至所需电压或电流。升压速度以每秒3—5kV试验电压为宜。

<佛山>天正华意电气设备有限公司 佛山高压耐压仪

佛山直流高压发生器交流窜入直流报警装置说明书青岛天正华意电气设备有限公司目 录一. 概述1二．工作原理1三. 主要功能特点1四．技术指标2五． 主要功能2六．通讯规约（V1.2） 一. 概述针对国内多次发生交流窜入直流电源系统而发生的电网事故，2012年3月电网公司制定的《电网公司十八项电网重大反事故措施》中的第五项“防止变电站全停电及重要客户停电事故”中明确提出了在原有直流系统绝缘监测装置的基础上，要求增加交流窜入直流故障的测记和报警功能。我公司成功开发了交流电源窜入直流电源报警转正，本装置采用高速采样、交直流状态分析、信号隔离，实现了交流窜入报警和纹波测量等功能，满足电网运行的要求。本装置可以不改变原有直流接地巡检仪，对提高电网的运行于直流电源的可靠性起到了较大的作用，是一种提高电网自动化水平、确保运行及准确故障定位的理想智能化仪器。二．工作原理本装置从测量内容区分，可分为三部分。

<佛山>天正华意电气设备有限公司

佛山直流高压发生器 系列直流高压发生器是根据新的中国电力行业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的新一代便携式直流高压试验器。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器等高压电气设备进行直流耐压试验。二、工作原理框图三、主要技术参数特点1．技术特点：机箱采用铝合金机箱。采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。采用电压大反馈，输出电压稳定度高，纹波系数≤1％。全量程平滑调压，电压调节细度好调节精度≤0.5％，稳定度≤1％，电压误差±（1.5％±2个字），电流误差±（1.5％±2个字）。升压电位器零起升压。 0.75UDC1mA功能按钮，方便氧化锌避雷器试验，精度±（3％±2个字）。过压保护采用拔码设定，一目了然，误差±2％。倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。

<佛山>天正华意电气设备有限公司 佛山高压耐压仪

佛山直流高压发生器TH-GP2直流高压一体化发生器性能特点:TH-GP2直流高压一体化发生器满足《中华人民共和国电力行业标准，高压试验装置通用技术条件》。主要用于对35KV及以下电缆故障测试时做冲击放电试验、也可用于电缆、电容器、电机、瓷瓶等的耐压试验。整机采用高精度、高稳定度的电子元器件和高频高压技术，使其整机结构极其简单，操作方便，度高。其重量仅有20公斤。替代了数十公斤重的试验变压器和操作箱，现场接线极其简单。充分体现高科技在高压设备中的应用。是目前国内同类型一体化高压发生器中重量轻、操作为简便的便携式冲击高压设备。具有过流、过压自动保护功能。升降压仅用一个旋钮即能完成，外接线只有高压线、地线、220V电源线，并且具有自动内放电功能。、轻便，便携，特别适合野外移动使用场合。是电缆故障寻测为理想的冲击高压设备。适用范围：适用于各种高低压电力电缆、控制电缆、信号电缆、通信电缆的粗测和定点，包括各种高阻故障、闪络性故障、低阻接地故障，对潮气侵入型和电缆接头内封闭型等复杂的疑难故障定位非常有效。

<佛山>天正华意电气设备有限公司 佛山高压耐压仪

佛山直流高压发生器数显电流表：数字显示直流高压输出电流。7．电源开关：向前按下，电源接通，红灯亮。反之为关断。8．黄灯按钮：此功能是专门为氧化锌避雷器快速测量0．75UDc1mA用。绿灯亮时有效。当按下黄色按钮后黄灯亮，输出高压降至原来0.75％，并保持此状态。按下红色按钮，红灯、绿灯均灭，高压切断并退出0．75倍状态。9．绿灯按钮：高压接通按钮、高压指示灯。在红灯亮的状态下，按下绿色按钮后，绿灯亮红灯灭，表示高压回路接通，此时可升压。此按钮须在电压调节电位器回零状态下才有效。如按下绿色按钮，绿灯亮红灯仍亮，但松开按钮绿灯灭红灯亮，表示机内保护电路已工作。10．红灯按钮：红灯亮，表示电源已接通及高压断开。在绿灯亮状态下按下红色按钮，绿灯灭红红亮，高压回路切断。 11．电压调节电位器：该电位器为多圈电位器。顺时针旋转为升压，反之为降压。此电位器具备控制电子零位保护功能，因此升压前必须先回零。12. 提手。13.一节使用或二节使用测量转换开关。（2）．双节倍压筒示意图 1．高压引出接线柱（可连接微安表和水电阻或限流电阻） 2．均压球3．第二节倍压筒体4．一二节倍压筒连接法兰 5．节倍压筒体6．底座7．接地端子8. 中频输入五、操作步骤如做容性负载时，应接入限流电阻1试验器在使用前应检查其完好性，联接电缆不应有断路和短路，设备无破裂等损坏。2.将机箱、倍压筒放置到合适位置分别联接好电源线、电缆线和接地线，保护接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线上(即一点接地)。严禁各接地线相互串联。为此，应使用DHV专用接地线。

---
